Medidor de Campo Experimental de RF

Como funciona

O principal componente do medidor de campo descrito nesta página são os diodos de germânio 1N60, que convertem sinais de radio frequencia em tensão elétrica. Note que o circuito dispensa alimentação (Não requer pilhas).
Trata-se de um circuito experimental, mas eficiente na comparação de capacidade de propagação de rádios e antenas.
Como utiliza escala de um multimetro, em milivolts, serve apenas como referência para comparações.

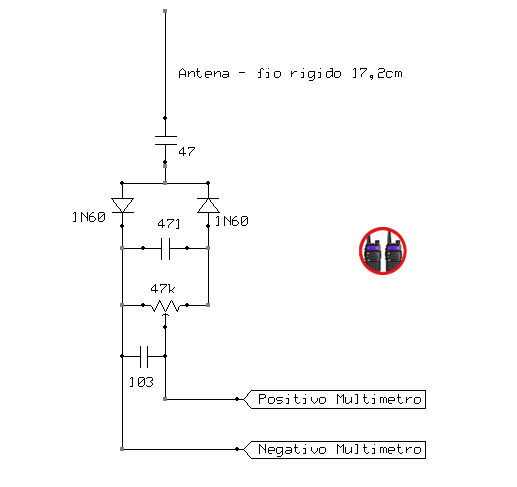

O diagrama esquemático está abaixo

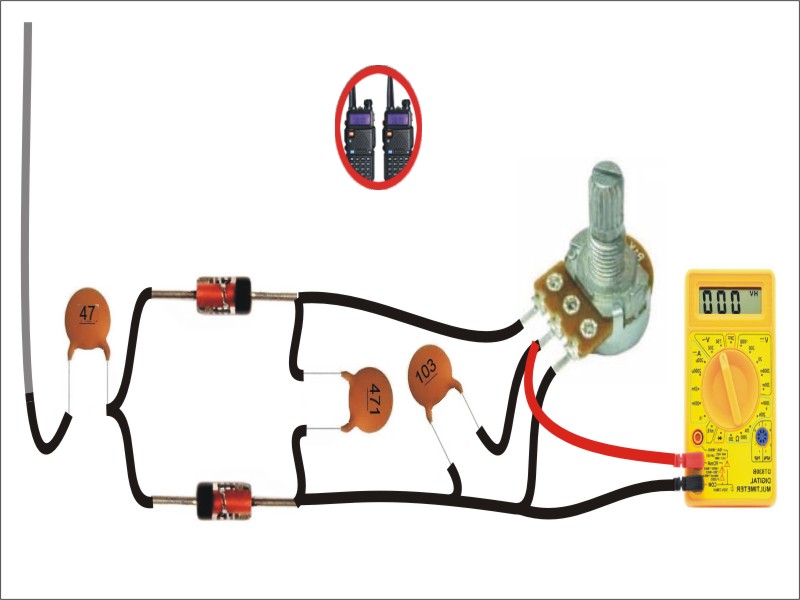

O esquema de montagem.


Montagem
  • Use conexões curtas.
  • Mantenha a antena esticada e na vertical
  • Observe a polaridade dos diodos (invertidos entre si)


Ajuste
  1. Conecte o multimetro respeitando os polos + e - conforme o esquema acima.

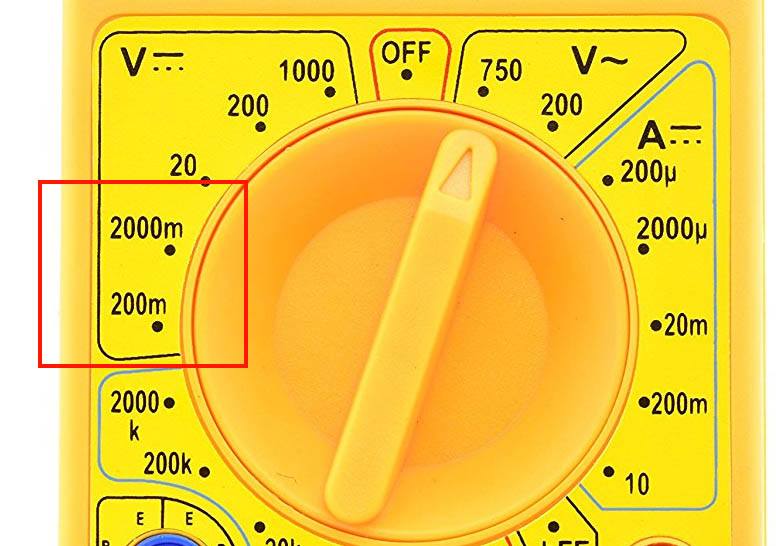

  2. No multimetro, selecione a escala VDC 2000mV ou 200mV (como na imagem abaixo)
  3. Aproxime o rádio do circuito entre 5cm e 10cm e transmita em UHF na frequencia onde a antena tenha o menor ROE e maior Potência (Watts).
  4. Com o PTT acionado, gire o potenciometro até que o multimetro indique a maior tensão possível.
  5. Pronto. O Medidor de Campo Experimental está regulado e você pode testar seu rádio em diferentes distâncias, antenas e potencias..


Lista de Componentes.
  • 17,2 cm de fio rigido, fino e desencapado.(antena)
  • 2 diodos 1N60 (ou OA91 ou outros de germânio usados em RF)
  • 1 capacitor cerâmico 47pF (47)
  • 1 capacitor cerâmico de 470pf (471)
  • 1 capacitor cerâmico de 10nF (103)
  • 1 trimpot ou potenciometro de 47K (473)
  • 1 multimetro (pode ser ordinário)
